Vstrekovacie stroje: Typy, komponenty, proces a sprievodca výberom

Vstrekovacie stroje : Výber, proces, nástroje a odstraňovanie problémov

Vstrekovanie je ťahúňom modernej výroby, ktorá vyrába všetko od uzáverov fliaš a spotrebných produktov až po kryty zdravotníckych pomôcok. Ak hodnotíte výrobky vstrekovacích lisov alebo špecifikovanie novej výrobnej linky, pochopenie stroja, nástrojov, materiálov a procesných premenných vám môže pomôcť vyhnúť sa nákladným chybám a rýchlejšie dosiahnuť konzistentné diely.

Čo je to vstrekovací lis?

An vstrekovacím lisom je výrobný systém, ktorý taví plast, vstrekuje ho do dutiny formy, balí ho pod tlakom, ochladzuje a vysúva hotový diel. Pravý vstrekovacie zariadenia môže zlepšiť kvalitu dielov, znížiť šrot a zvýšiť efektivitu výroby, najmä pri veľkoobjemových aplikáciách.

Typická výrobná bunka vstrekovania zahŕňa:

• Premovací stroj: Upínacia jednotka a vstrekovacia jednotka
• Pleseň: Výrobné nástroje, ktoré tvoria súčasť
• Manipulácia s materiálom: Sušička, nakladač, mixér a súvisiace vybavenie
• Chladenie: Chladič, termolátor a zariadenia na kontrolu teploty foriem
• automatizácia: Robot, dopravník, kontrola zraku a systémy na manipuláciu s dielmi

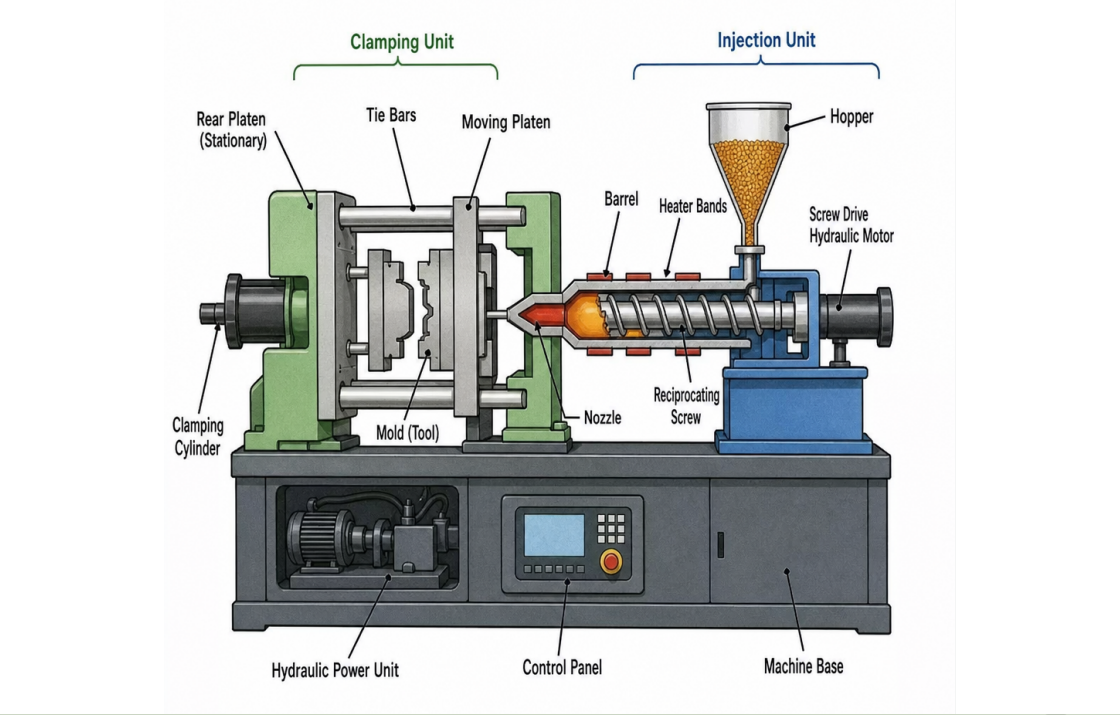

Časti a funkcie vstrekovacieho lisu

Porozumenie vstrekovacím lisom parts and functions je dôležitá pre riešenie problémov, údržbu, výber zariadení a optimalizáciu procesov.

Zásobník a kŕmne hrdlo

The násypka skladuje a dodáva živicu do stroja. Plniace hrdlo prenáša materiál do suda a musí byť správne riadené, aby sa zabránilo premosteniu alebo nekonzistentnému podávaniu. Hygroskopické materiály zvyčajne vyžadujú a sušička materiálu pred spracovaním.

Barel a vyhrievacie pásy

The sud obsahuje skrutku a poskytuje prostredie, v ktorom sa polymér taví. Ohrievacie pásy udržiavať požadovaný teplotný profil v celej hlaveň.

Skrutkovací a kontrolný krúžok

The skrutka plastifikuje, mieša a dávkuje polymér. The kontrolný krúžok pomáha predchádzať spätnému toku roztaveného materiálu počas vstrekovania, čím podporuje konzistentnú veľkosť výstrelu a opakovateľnosť.

Tryska

The tryska prenáša roztavený plast z valca do vtokového hrdla formy. Dizajn dýzy a teplota musia zodpovedať materiálu, forme a aplikácii.

Pohon vstrekovacej jednotky

Vstrekovacia jednotka môže použiť hydraulická, servohydraulická alebo elektrická technológia pohonu na ovládanie otáčania skrutky a pohybu vstrekovania.

Upínacia jednotka

The svorková jednotka , vrátane doštičiek a spojovacích tyčí, otvára a zatvára formu a poskytuje dostatočnú upínaciu silu, aby odolala tlaku v dutine počas vstrekovania a balenia.

Vyhadzovací systém

The vyhadzovací systém odstráni tvarovaný diel z jadra. Správne načasovanie a sila vyhadzovača sú nevyhnutné na to, aby sa zabránilo prilepeniu, deformácii, bieleniu napätia alebo poškodeniu dielov.

Ovládacie prvky a senzory

Použitie moderných strojov ovládače a senzory na monitorovanie a reguláciu vstrekovacieho tlaku, rýchlosti, teploty, polohy skrutky, doby cyklu, alarmov a procesných receptov.

Typy vstrekovacích lisov

Pri porovnávaní typy vstrekovacích lisov zvážte požadovanú presnosť, rýchlosť, spotrebu energie, materiál, geometriu dielu, objem výroby a prevádzkové prostredie.

Elektrické vs. hydraulické vstrekovacie stroje

Elektrické vstrekovacie stroje sa bežne vyberajú, keď je dôležitá vysoká presnosť, opakovateľnosť, čistota a energetická účinnosť.

Medzi výhody elektrických strojov patria:

• Vysoká presnosť polohovania
• Vynikajúca opakovateľnosť záberu
• Nižšia spotreba energie v mnohých aplikáciách
• Nízka prevádzková hlučnosť
• Vhodnosť pre čisté a kontrolované výrobné prostredie

Potenciálne obmedzenia zahŕňajú:

• Vyššie náklady na počiatočné vybavenie
• Obmedzenia aplikácie pre určité požiadavky na veľmi veľkú tonáž alebo extrémne zaťaženie

Hydraulické vstrekovacie stroje sú široko používané pre veľké diely a náročné priemyselné aplikácie.

Medzi výhody patrí:

• Široký rozsah dostupných upínacích síl
• Silný výkon pre náročné aplikácie
• Flexibilná schopnosť procesu
• Zavedená technológia s rozsiahlymi servisnými skúsenosťami

Možné úvahy zahŕňajú:

• Vyššia spotreba energie v porovnaní s mnohými modernými elektrickými systémami
• Údržba hydraulického oleja
• Väčšia pozornosť na čistotu a kontrolu úniku

Hybridné a servo vstrekovacie stroje

Používa veľa moderných strojov hybridné alebo servohydraulické systémy . Výhody vstrekovania servopohonov môžu zahŕňať:

• Znížená spotreba energie v porovnaní s konvenčnými hydraulickými systémami
• Rýchlejšie a presnejšie ovládanie pohybu
• Nižšia tvorba tepla
• Vylepšená stabilita procesu
• Lepšie ovládanie náročných lisovacích aplikácií

Špeciálne vstrekovacie stroje

V závislosti od aplikácia vstrekovania plastov môže byť potrebné špeciálne vybavenie vrátane:

• Vysokorýchlostné baliace stroje
• Viaczložkové a 2K lisovacie stroje
• Vkladacie lisovacie stroje
• Vstrekovacie lisy LSR
• Mikroformovacie stroje

Špecifikácie stroja na vstrekovanie plastov

Podmienky vstrekovací lis na plasty a stroj na vstrekovanie plastov sa často používajú zameniteľne. Pri porovnávaní zariadení by však mala byť špecifikácia nákupu presná.

Medzi dôležité parametre patrí:

• Sila upnutia: kN alebo ton
• Veľkosť záberu: gramov alebo uncí
• Priemer skrutky: mm
• Skrutkový pomer L/D
• Vstrekovací tlak
• Rýchlosť vstrekovania
• Rýchlosť plastifikácie a regenerácie
• Rozmery dosky
• Rozostup medzi spojovacími tyčami
• Minimálna a maximálna hrúbka formy
• Maximálne denné svetlo
• Zdvih a sila vyhadzovača

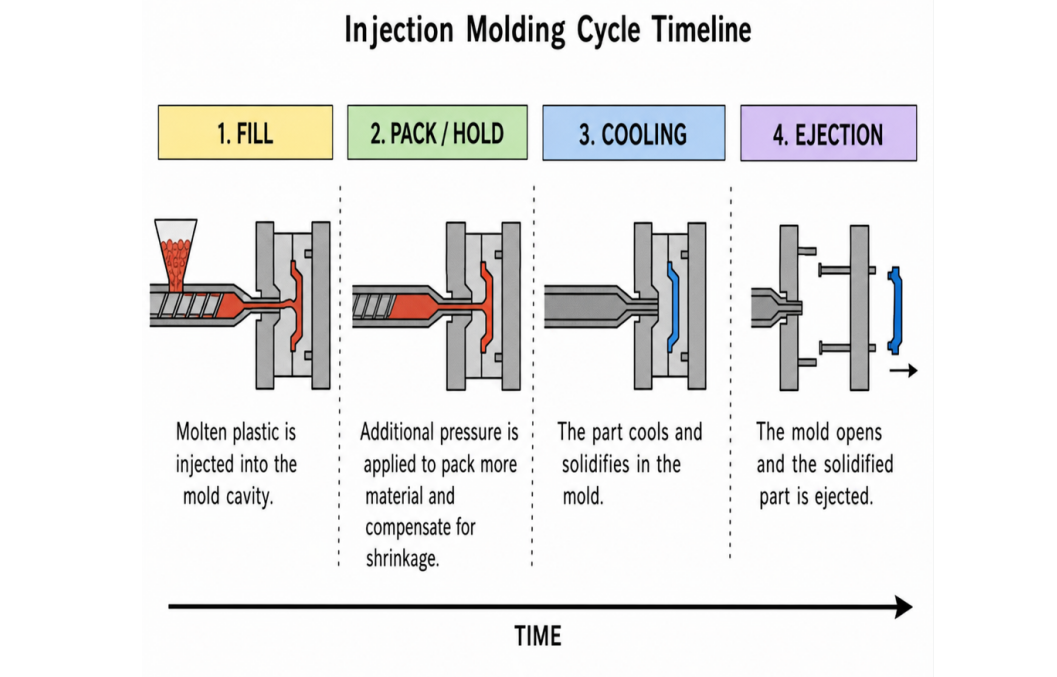

Proces vstrekovania krok za krokom

Porozumenie the proces vstrekovania krok za krokom uľahčuje identifikáciu premenných, ktoré ovplyvňujú kvalitu a čas cyklu.

1. Príprava materiálu

V prípade potreby živicu vysušte a udržujte výrobcom špecifikovanú úroveň vlhkosti. Nesprávna príprava materiálu môže spôsobiť roztiahnutie, krehkosť, rozmerovú nestabilitu a iné chyby.

2. Plastifikácia

Skrutka sa otáča a roztaví polymér. Spätný tlak možno upraviť tak, aby sa zlepšilo miešanie a konzistencia taveniny.

3. Uzavretie formy a zostavenie svoriek

Forma sa uzavrie a svorka vytvorí dostatočnú silu pred začatím vstrekovania.

4. Plnenie

Roztavený polymér sa vstrekuje do dutiny. Rýchlosť vstrekovania, tlak, teplota taveniny, teplota formy a správanie toku všetky ovplyvňujú plniaci výkon.

5. Balenie a držanie

Baliaci a udržiavací tlak kompenzuje zmršťovanie materiálu, zatiaľ čo brána zostáva otvorená. Cieľom je dosiahnuť požadovanú hmotnosť a rozmery dielu bez nadmerného namáhania.

6. Chladenie

Chladenie je často jedným z najväčších prispievateľov k celkovému času cyklu. Hrúbka steny, teplota formy, dizajn chladiaceho kanála a prietok chladiacej kvapaliny silne ovplyvňujú chladiaci výkon.

7. Otváranie formy

Forma sa otvorí po dostatočnom ochladení. Riadený pohyb formy pomáha predchádzať ťahaniu dielu, deformácii alebo lepeniu súvisiacemu s podtlakom.

8. Vyhadzovanie a manipulácia s dielom

Vyhadzovacie kolíky, vzduch, roboty alebo iné systémy odstraňujú tvarovaný diel. Automatizovaná manipulácia môže zlepšiť konzistenciu a skrátiť čas otvorenia formy.

9. Opakovanie cyklu

Stroj sa vráti na začiatok cyklu. Cieľom je a stabilné a opakovateľné okno procesu namiesto jednoduchého dosiahnutia čo najkratšieho cyklu.

Príklady vstrekovaných plastových dielov

Rôzne geometrie dielov kladú rôzne požiadavky na stroj a formu.

Tenkostenné kontajnery

Vyžaduje si tenkostenné balenie vysoká rýchlosť vstrekovania, stabilná teplota taveniny, efektívne odvetrávanie a rýchle časy cyklov .

Kryty ozubených kolies

Kryty prevodov vyžadujú silnú kontrolu rozmerov, konzistentné balenie a vyvážené chladenie, aby sa minimalizovalo deformovanie.

Konektory

Konektory often require úzke rozmerové tolerancie, konzistentná veľkosť výstrelu, efektívne odvetrávanie a spoľahlivé zarovnanie formy .

Lekárske komponenty

Môžu vyžadovať lekárske komponenty validácia procesov, sledovateľnosť materiálu, kontrolované výrobné prostredie a podrobné údaje o procese .

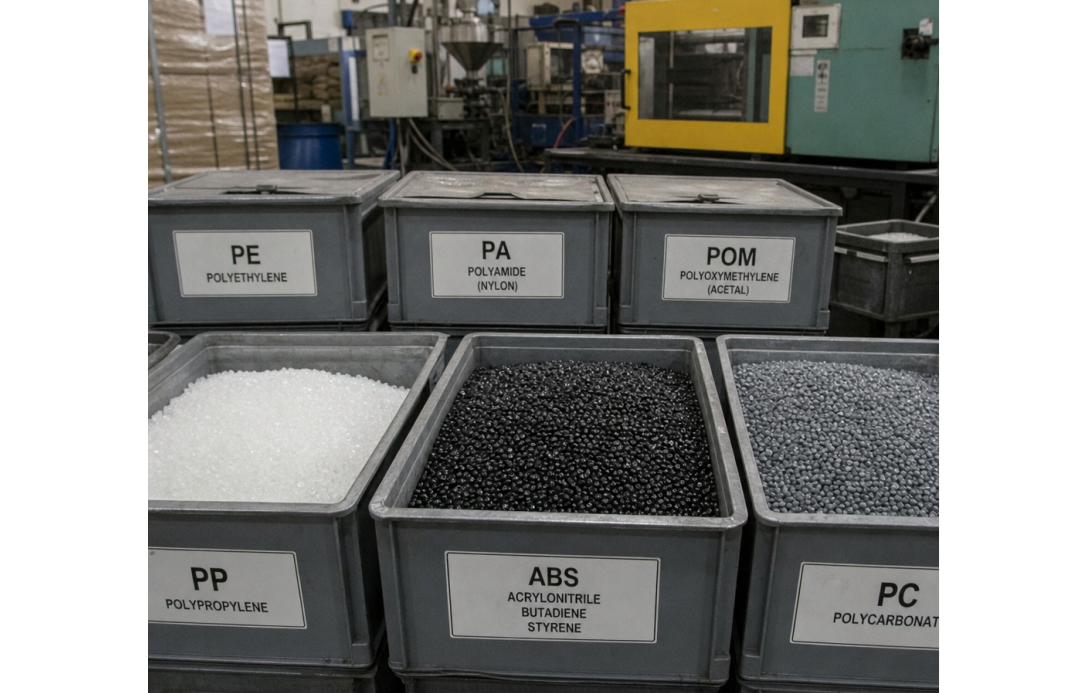

Najlepšie materiály pre vstrekovanie

Výberom najlepšie materiály na vstrekovanie závisí od mechanickej pevnosti, chemickej odolnosti, teplotných požiadaviek, vzhľadu, rozmerovej stability, nákladov a regulačných požiadaviek.

PP a PE

Polypropylén (PP) a polyetylén (PE) sú ekonomické materiály s dobrou chemickou odolnosťou. PP je tiež široko používaný pre aplikácie vyžadujúce živé pánty.

ABS

ABS ponúka užitočnú kombináciu húževnatosti, vzhľadu a spracovateľnosti, vďaka čomu je bežný v spotrebiteľských krytoch a priemyselných komponentoch.

PC

Polykarbonát (PC) poskytuje vysokú odolnosť proti nárazu a môže ponúknuť vynikajúcu čírosť, hoci vo všeobecnosti vyžaduje náročnejšie podmienky spracovania ako bežné živice.

PA / nylon

Polyamid (PA alebo Nylon) poskytuje pevnosť a odolnosť proti opotrebovaniu. Obzvlášť dôležitá je kontrola vlhkosti a správne sušenie.

POM / acetal

POM (acetal) ponúka nízke trenie, dobrú rozmerovú stabilitu a odolnosť proti opotrebeniu, vďaka čomu je vhodný pre ozubené kolesá a presné mechanické komponenty.

PEEK a PEI

PEEK a PEI sú vysokovýkonné technické polyméry používané v náročných teplotných, chemických a mechanických prostrediach. Vyžadujú vhodne navrhnuté nástroje a možnosti spracovania pri vysokých teplotách.

Tip: Výber materiálu by sa mal vždy posudzovať spolu s dizajnom brány, vetraním, chladením, teplotou formy a tlakovými a teplotnými schopnosťami stroja.

Sprievodca dizajnom viacdutinových foriem

A sprievodca dizajnom viacdutinových foriem by sa mali zamerať na zvyšovanie výkonu bez zavádzania nadmernej citlivosti procesu alebo rizika údržby.

Medzi kľúčové úvahy patrí:

• Bilancia bežcov: Udržujte konzistentný prietok do každej dutiny
• Dizajn brány: Ovládajte šmyk, správanie sa plnenia a zamrznutie brány
• Vetranie: Zabezpečte účinné odvádzanie plynu pre každú dutinu
• Chladenie: Udržujte konštantnú teplotu vo všetkých dutinách
• Integrita deliacej čiary: Zabráňte vzplanutiu a udržujte zarovnanie plesní
• Prístup k údržbe: Urobte nástroje s vysokou kavitáciou praktické na obsluhu

Pri škálovaní z jednej alebo dvoch dutín do 8, 16, 32 alebo 64 dutín overte, či má vstrekovací stroj dostatočné množstvo:

• Kapacita výstrelu s vhodným vankúšom
• Rýchlosť vstrekovania pre súčasné plnenie kavity
• Plastifikačná kapacita
• Upínacia sila
• Priestor na montáž formy

Ako si vybrať vstrekovací lis

Pri určovaní ako si vybrať vstrekovací lis , začnite s časť, materiál a forma namiesto výberu stroja len na základe katalógovej tonáže.

Výrobné požiadavky

Definuj:

• Ročný objem výroby
• Požadovaný čas cyklu
• Počet dutín
• Očakávaná doba prevádzkyschopnosti
• Cieľová miera šrotu
• Požadovaná úroveň automatizácie

Materiálové požiadavky

Vyhodnotiť:

• Viskozita živice
• Teplota topenia
• Teplota formy
• Požiadavky na sušenie
• Obsah výstuže alebo plniva
• Korozívne alebo abrazívne vlastnosti

Upínacia sila

Odhadnite požadované zvieracia sila na základe projektovanej plochy dielu, tlaku v dutine, materiálu a podmienok procesu. Vyhnite sa nedostatočnej tonáži a zbytočnému predimenzovaniu.

Veľkosť záberu

Vyberte si stroj, ktorý dokáže vyprodukovať požadovaný výstrel pri zachovaní primeraného prevádzkového dosahu. Vyhnite sa dôslednej prevádzke na extrémnych hraniciach vstrekovacej jednotky.

Rýchlosť a tlak vstrekovania

Vysokorýchlostné vstrekovanie môže byť rozhodujúce tenkostenné diely, dlhé dĺžky toku a náročné vzory plnenia . Overte si, či stroj dokáže dosiahnuť požadovanú rýchlosť vstrekovania bez toho, aby dosiahol svoje limity tlaku alebo rýchlosti.

Rozmery formy

Skontrolujte:

• Rozmery dosky
• Rozostup medzi spojovacími tyčami
• Rozsah hrúbky formy
• Maximálne denné svetlo
• Špecifikácie vyhadzovača
• Nosnosť formy

Monitorovanie procesov

Pre náročné aplikácie zvážte monitorovanie tlaku v dutine, monitorovanie teploty, zaznamenávanie údajov, limity alarmov a správa receptov .

Kompatibilita s automatizáciou

Ak sa plánuje automatizácia, overte kompatibilitu s:

• Rozhrania robotov
• Náradie na konci ramena
• Dopravníky
• Kontrola zraku
• Oddelenie častí
• Bezpečnostné systémy

Kúpa použitého vstrekovacieho lisu

Ak hľadáte vstrekovacím lisom for sale , zhodnotiť stav stroja a nezameriavať sa len na jeho obstarávaciu cenu.

Žiadosť:

• Beh hodín
• Záznamy o údržbe
• Meranie opotrebovania skrutiek a hlavne
• Stav hydraulického oleja v prípade potreby
• Verzia ovládača
• Stav elektrického systému
• Dostupnosť náhradných dielov
• Servisná história
• Dôkaz opakovateľnosti procesu

Kedykoľvek je to možné, spustite stroj pred nákupom s reprezentatívnou formou alebo vašou skutočnou výrobnou formou.

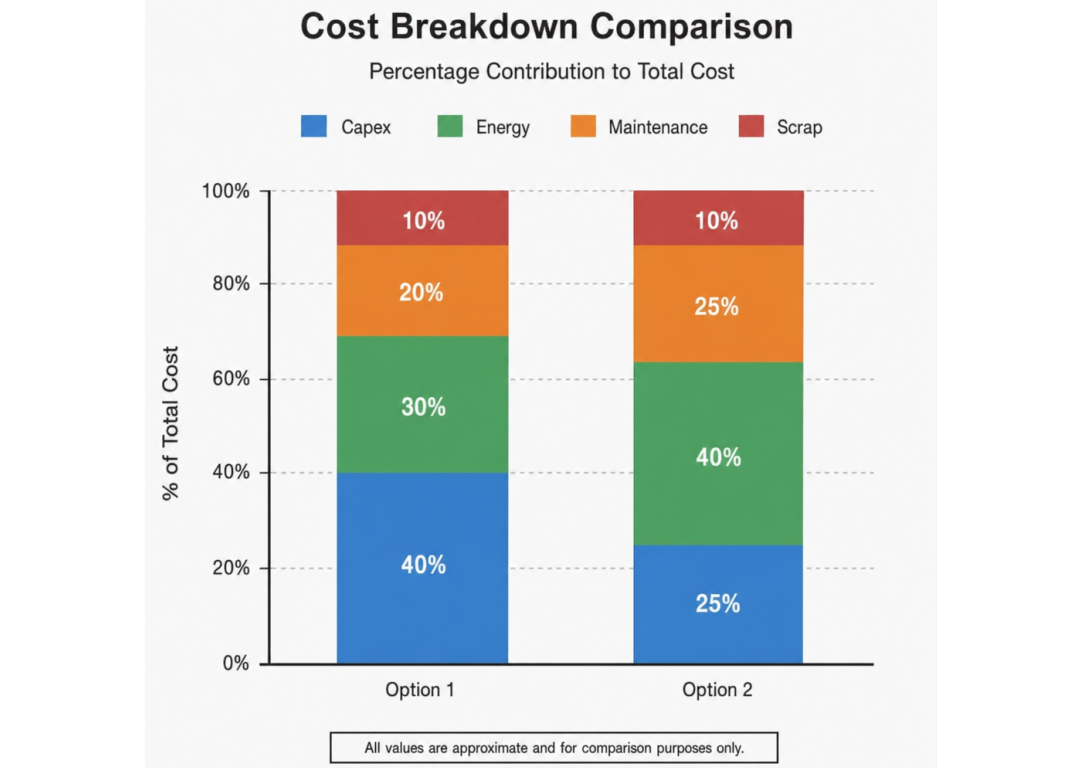

Porovnanie nákladov na vstrekovacie lisy

An vstrekovacím lisom cost comparison by mali brať do úvahy skôr celkové náklady na vlastníctvo než len počiatočnú kúpnu cenu.

Medzi hlavné faktory nákladov patria:

• Architektúra stroja: elektrický, hydraulický alebo hybridný
• Upínacia sila
• Kapacita výstrelu
• Schopnosť automatizácie
• Bezpečnostné systémy
• Funkcie ovládača
• Monitorovanie procesov
• Precízne balenia
• Pokrytie miestnych služieb
• Záruka
• Dostupnosť náhradných dielov

Zvážte aj priebežné náklady, ako napríklad:

• Spotreba energie
• Požiadavky na chladenie
• Preventívna údržba
• Náhradné diely
• Školenie
• Uvedenie do prevádzky
• Prestoje
• šrot
• Efektívnosť výroby

Stroj s vyššou obstarávacou cenou môže mať odlišný celkový ekonomický profil, keď sa započíta spotreba energie, údržba, produktivita a prestoje.

Poruchy vstrekovania a ich riešenia

Väčšinu chýb výlisku možno pripísať problémom, ktoré sa týkajú plnenie, balenie, chladenie, stav materiálu, vetranie alebo dizajn formy .

Flash

Medzi možné príčiny patrí nadmerný tlak v dutine, nedostatočná upínacia sila, poškodenie deliacej čiary, nesprávne nastavenie formy alebo nadmerné opotrebovanie.

Skontrolujte:

• Vstrekovací tlak
• Rýchlosť vstrekovania
• Upínacia sila
• Stav deliacej čiary
• Zarovnanie formy
• Opotrebenie plesní

Sink Marks

Medzi možné príčiny patrí nedostatočné balenie, predčasné zamrznutie brány, nadmerná hrúbka miestnej steny alebo nedostatočné chladenie.

Potenciálne úpravy zahŕňajú:

• Optimalizácia tlaku v balení a udržiavaní
• Zvýšenie efektívneho času balenia
• Zlepšenie dizajnu brány
• Zlepšenie chladenia
• Zníženie nadmernej hrúbky rebier alebo steny

Warpage

Warpage často súvisí s nerovnomerné chladenie, rozdielne zmršťovanie, nadmerná orientácia molekúl alebo nevyvážené balenie .

Skontrolujte symetriu teploty formy, chladiaci výkon, podmienky balenia a orientáciu toku.

Popáleniny

Popáleniny môžu naznačovať zachytený plyn a nedostatočné vetranie , najmä na konci výplne.

Skontrolujte:

• Prieduchy plesní
• Čistota vetracích otvorov
• Rýchlosť vstrekovania near the end of fill
• Miesta plynových uzáverov
• Materiálny stav

Spray a Strieborné pruhy

Rozpätie môže byť spôsobené vlhkosťou, nadmerným strihom, kontamináciou alebo zlým odvetrávaním .

Overte sušenie živice, manipuláciu s materiálom, stav skrutiek a parametre spracovania.

Zvarové línie

Zvarové čiary vznikajú, keď sa stretávajú samostatné čelá taveniny.

Medzi možné zlepšenia procesu patria:

• Nastavenie teploty taveniny
• Nastavenie teploty formy
• Optimalizácia rýchlosti vstrekovania
• Zlepšenie vetrania
• Kontrola polohy brány

Riešenie problémov s krátkym tvarovaním

For krátky výstrel , systematicky kontrolujte nasledujúce oblasti.

1. Materiál a sušenie

Overte typ živice, úroveň vlhkosti, pomer prebrúsenia, tok materiálu a stav podávacieho systému.

2. Teplota topenia

Skontrolujte, či teplota taveniny nie je príliš nízka a overte teploty v zóne valca, termočlánky, výkon ohrievača a správanie pri plastifikácii.

3. Rýchlosť a tlak vstrekovania

Zistite, či stroj dosahuje svoje maximálny vstrekovací tlak alebo rýchlostný limit pred naplnením dutiny.

4. Vetranie a lapače plynu

Zablokované alebo nedostatočné vetracie otvory môžu zabrániť úplnému naplneniu. Vyčistite existujúce vetracie otvory a skontrolujte miesta na zachytávanie plynu.

5. Obmedzenia brány a bežcov

Skontrolujte bránu, žľab, vtokový kanál a oblasť studeného slimáka, či nemajú obmedzenia alebo nesprávne rozmery.

6. Veľkosť vankúša a záberu

Overte veľkosť záberu, stabilitu vankúša a výkon kontrolného krúžku. Nekonzistentný vankúšik môže naznačovať problém so vstrekovacou jednotkou alebo skrutkou/kontrolným krúžkom.

Ako skrátiť čas cyklu vstrekovania

Komu skrátiť čas cyklu vstrekovania , zamerať sa najmä na chladenie a manipuláciu s dielmi pri zachovaní kvality dielov.

Optimalizujte chladenie formy

Zlepšite usporiadanie chladiaceho kanála, prietok chladiacej kvapaliny, turbulencie a blízkosť lisovaného dielu.

Optimalizujte Pack and Hold

Skráťte balenie a podržte až po potvrdení čas zmrazenia brány a stabilita čiastočnej hmotnosti . Príliš agresívne skracovanie doby držania môže zvýšiť stopy po prepadnutí, zmrštenie a rozmerové variácie.

Zlepšite ventiláciu

Efektívne odvetrávanie umožňuje rýchlejšie plnenie a zároveň znižuje stopy po popálení a defekty zachyteného plynu.

Zlepšite automatizáciu

Roboty a automatizovaná manipulácia s dielmi môžu zabezpečiť konzistentné odstraňovanie a znížiť oneskorenia pri otváraní a zatváraní formy.

Optimalizovať vysunutie

Správne načasovanie vyhadzovača, zdvih a uvoľnenie dielu môže zabrániť prilepeniu a zbytočnému oneskoreniu cyklu.

Dôležité: Kratší cyklus znamená zlepšenie iba vtedy, keď kvalita zostáva stabilná. Monitor OEE, šrotovnosť, hmotnosť dielov, rozmerové odchýlky a prestoje , nie čas cyklu sám.

Lekárske štandardy vstrekovania

Pre regulované medicínske komponenty, lekárske štandardy vstrekovania zahŕňa oveľa viac ako len výrobu vizuálne prijateľných dielov.

Plánovanie výroby môže zahŕňať:

• Validácia procesov IQ/OQ/PQ
• Vysledovateľnosť materiálu
• Kontrola množstva
• Riadená manipulácia s materiálom
• Kompatibilita s čistými priestormi v prípade potreby
• Kalibrované meracie zariadenie
• Manažment zmien
• Monitorovanie procesov
• Správa alarmov
• Uchovávanie výrobných údajov

Pre tieto aplikácie by sa mal klásť dôraz na výber stroja opakovateľnosť, riadenie procesov, sledovateľnosť a zber údajov , nie jednoducho svorková tonáž.

Záverečné jedlo so sebou

Úspešné vstrekovanie závisí od zarovnania stroj, forma, materiál a proces .

Pravý vstrekovací lis na plasty by mala poskytovať dostatočnú upínaciu silu, vstrekovaciu kapacitu, kompatibilitu formy, riadenie procesu a opakovateľnosť pre zamýšľanú aplikáciu. Zároveň musí forma zabezpečiť efektívne plnenie, odvzdušňovanie, chladenie a vyhadzovanie.

Použite cyklus vstrekovania — naplniť, zabaliť, vychladnúť a vysunúť —ako rámec pre optimalizáciu. Keď sa vyskytnú chyby, zaobchádzajte s nimi ako so signálmi procesu, ktoré môžu poukazovať na problémy s vlhkosť, tlak, teplota, prúdenie vzduchu, správanie materiálu alebo chladiaca bilancia .

S disciplinovaným výberom strojov, dobre navrhnutými nástrojmi, kontrolovanými materiálmi a systematickým monitorovaním procesov sa môžu výrobcovia zlepšovať opakovateľnosť, zníženie zmetkovitosti, skrátenie doby cyklu a škálovanie výroby s väčšou istotou .
