Aké sú rozdiely medzi dvojfarebnými a jednofarebnými vstrekovacími lismi?

Základný rozdiel je v tomto: jednofarebný vstrekovací stroj vstrekuje jeden materiál alebo farbu na cyklus, pričom a dvojfarebný vstrekovací stroj vstrekuje dva rôzne materiály alebo farby v jednom automatickom cykle — výrobu hotovej časti z viacerých materiálov bez sekundárnej montáže alebo dodatočného spracovania. Toto rozlíšenie má ďalekosiahle dôsledky na kvalitu dielov, efektivitu výroby, investície do nástrojov a prevádzkovú zložitosť.

Výrobcovia, ktorí hodnotia, ktorý stroj vyhovuje ich výrobným potrebám, sa rozhodujú podľa požiadaviek na dizajn dielov, objemu výroby, kompatibility materiálov a dlhodobej štruktúry nákladov. Nasledujúce časti rozoberajú každý kritický rozmer tohto porovnania.

Konštrukcia stroja a princíp činnosti

Jednofarebný vstrekovací stroj

Jednofarebný (jednorazový) vstrekovací stroj pozostáva z jednej vstrekovacej jednotky spárovanej s jednou formou. Proces je jednoduchý: plastové pelety sa tavia, vstrekujú do uzavretej dutiny formy pod vysokým tlakom, ochladzujú sa a vyhodia ako hotový diel. Celý cyklus zvyčajne trvá medzi 10 a 60 sekúnd v závislosti od geometrie dielu a materiálu.

Konštrukcia stroja je relatívne kompaktná a riadiaci systém je menej zložitý, čo z neho robí štandardnú voľbu pre veľkú väčšinu výroby plastových dielov na celom svete.

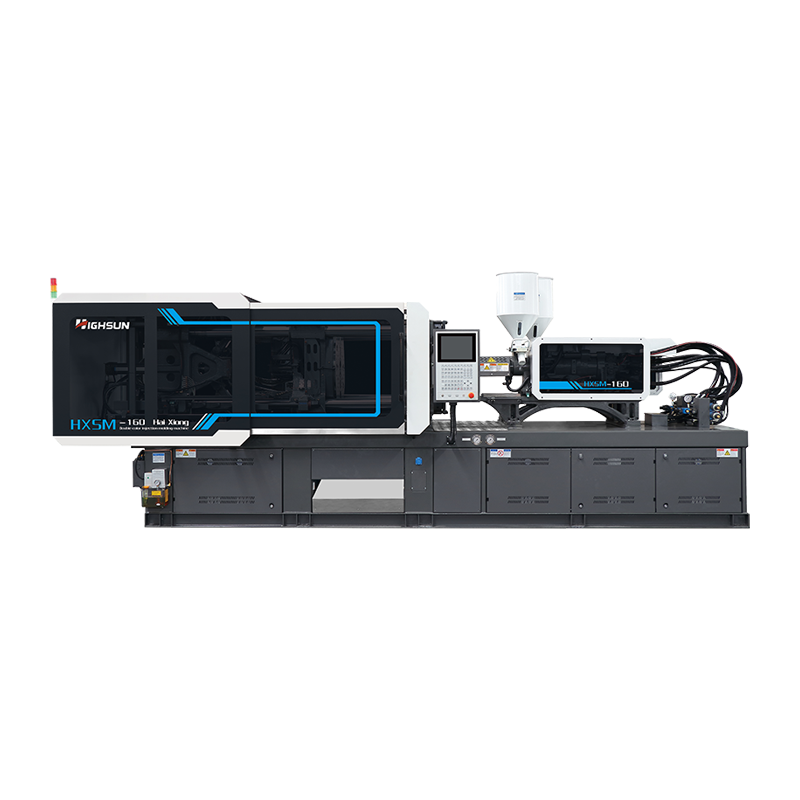

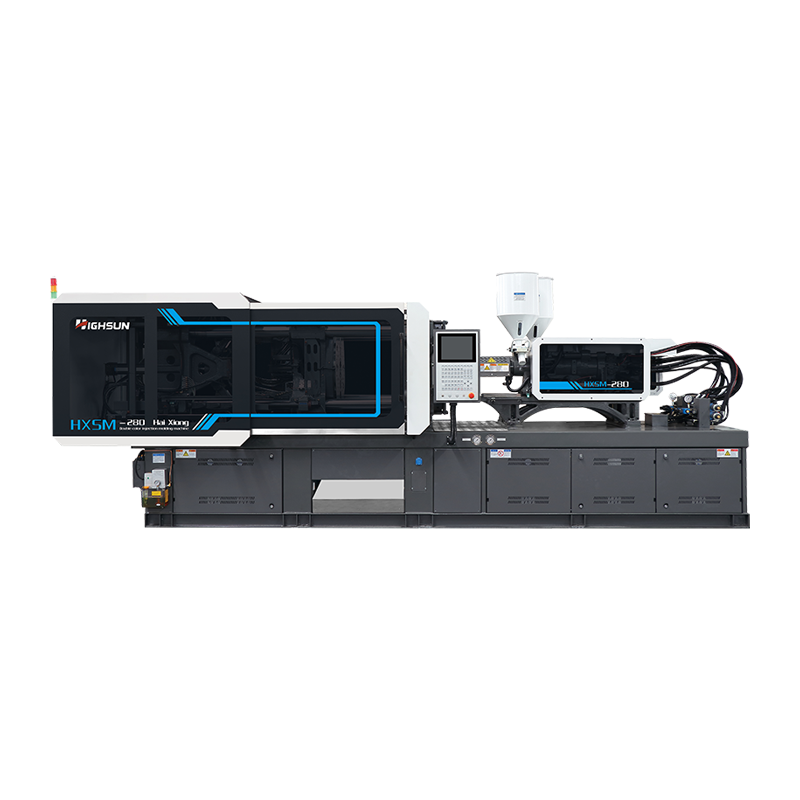

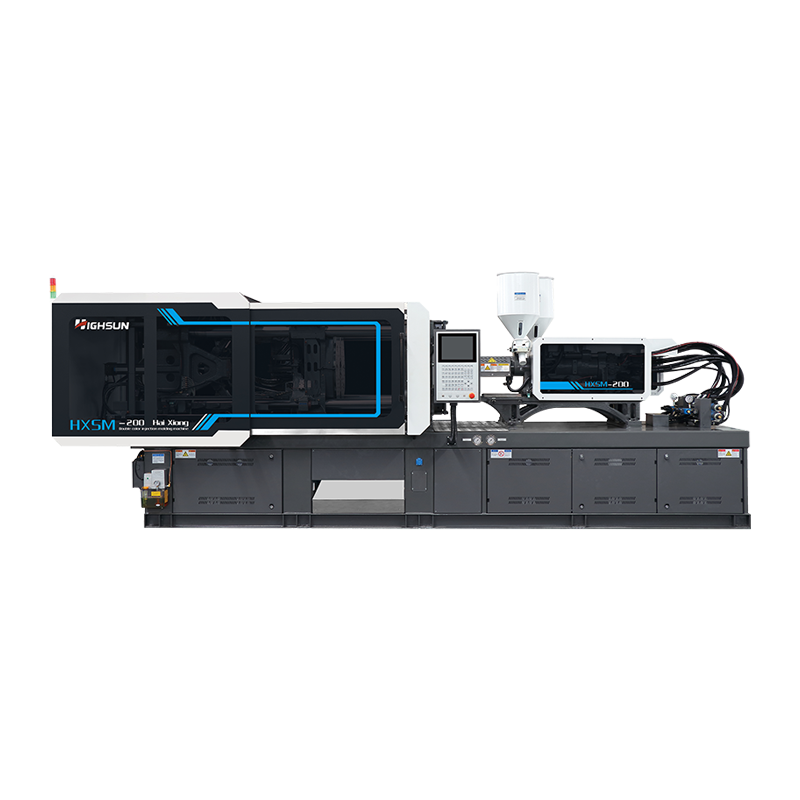

Dvojfarebný vstrekovací stroj

Je vybavený dvojfarebným vstrekovacím lisom, ktorý sa tiež nazýva dvojvstrekovací alebo dvojitý vstrekovací stroj dve nezávislé vstrekovacie jednotky a systém otáčania alebo indexovania foriem. Forma obsahuje dve sady dutín. Pri prvom výstrele primárny materiál vyplní prvú dutinu. Forma sa potom otočí (zvyčajne o 180 stupňov) a druhá vstrekovacia jednotka nalisuje druhý materiál na prvý substrát. Oba výstrely sa vyskytujú v rámci jedného strojového cyklu.

Táto architektúra vyžaduje väčšiu stopu stroja, sofistikovanejší riadiaci systém a presné zarovnanie foriem – ale úplne eliminuje následné montážne operácie.

Head-to-Head porovnanie: Kľúčové parametre

Efektívnosť výroby a doba cyklu

Pre jednomateriálové diely poskytujú jednofarebné stroje najrýchlejšie a najhospodárnejšie časy cyklu. Keď však hotový výrobok vyžaduje dva materiály – napríklad mäkké uchopenie na pevnom štrukturálnom jadre – jednofarebný prístup si vyžaduje dve samostatné lisovacie operácie, krok prenosu a často lepenie alebo mechanickú montáž. Tento sekvenčný pracovný postup možno pridať 30-50% z celkového času výroby na jednotku v porovnaní s integrovaným dvojfarebným procesom.

Dvojfarebný vstrekovací stroj spája tieto kroky do jedného cyklu. Zatiaľ čo jednotlivý cyklus je dlhší (v dôsledku rotácie a druhého výstrelu), celková priepustnosť zložitých viacmateriálových dielov je podstatne vyššia. Priemyselné údaje naznačujú, že prechod z dvojkrokového jednofarebného procesu na dvojfarebný stroj pre použiteľné diely znižuje celkové výrobné hodiny o až 45% v mierke.

Obrázok 1: Metriky účinnosti porovnávajúce dvojkrokový jednofarebný proces vs. dvojfarebný vstrekovací stroj (index: jednofarebný = 100)

Kvalita dielu a integrita spoja

Jednou z najvýznamnejších technických výhod dvojfarebného vstrekolisu je kvalita spojenia oboch materiálov. Keď sa druhý materiál vstrekne na ešte teplý prvý substrát, rozhranie podstúpi difúzna väzba na molekulárnej úrovni — polymérne reťazce z oboch materiálov sa na hranici prelínajú. To vytvára priľnavosť, ktorá je v podstate silnejšia a odolnejšia ako akýkoľvek mechanický spoj alebo adhézny spoj dosiahnuteľný po montáži.

Skúšky odtrhnutia na dvojfarebných prelisovaných dieloch zvyčajne ukazujú pevnosť spoja medzi povrchmi 3–8 MPa pre kompatibilné dvojice materiálov, ako je ABS/TPE alebo PC/TPU – často prekračujúce pevnosť v ťahu samotného mäkšieho materiálu, čo znamená, že časť zlyhá v sypkom materiáli skôr, ako zlyhá spojenie.

Jednofarebné zostavené diely sú vo svojej podstate obmedzené adhéznym výkonom a geometriou spoja. Vo vysoko namáhaných aplikáciách alebo aplikáciách s vysokým cyklom – ako sú napríklad interiérové ​​kľučky automobilov alebo úchytky lekárskych prístrojov – je tento rozdiel zásadný pre spoľahlivosť produktu a súlad s predpismi.

Energeticky úsporný dvojfarebný vstrekovací stroj: rastúca priorita

Spotreba energie je hlavným prevádzkovým nákladom pri vstrekovaní. Tradičné hydraulické vstrekovacie stroje – či už jednofarebné alebo dvojfarebné – spotrebúvajú energiu nepretržite, aj keď je hydraulický systém medzi cyklami vo voľnobehu. Moderné energeticky úsporné dvojfarebné vstrekovacie stroje riešiť to pomocou servohydraulických alebo plne elektrických systémov pohonu, ktoré dodávajú výkon na požiadanie a nie nepretržite.

Ako sa dosahujú úspory energie

• Hydraulické čerpadlá poháňané servomotorom upravte otáčky motora v reálnom čase tak, aby zodpovedali aktuálnej požiadavke zaťaženia, čím sa zníži spotreba energie v stave nečinnosti až o 70 % v porovnaní s hydraulickými systémami s pevnou rýchlosťou.
• Plne elektrické pohonné systémy úplne nahradiť hydraulické okruhy, eliminovať straty zohrievaním oleja a priniesť celkovú úsporu energie 30 – 60 % na stroj v porovnaní s konvenčnými hydraulickými modelmi.
• Regeneračné brzdenie na elektrických strojoch rekuperuje kinetickú energiu počas fáz spomaľovania a dodáva ju späť do napájacieho zdroja.
• Presná regulácia teploty so zónovo špecifickým ohrevom suda znižuje plytvanie tepelnou energiou počas spúšťania a medzi cyklami.

Prečo je energetická účinnosť pri dvojfarebných strojoch dôležitejšia

Pretože dvojfarebný vstrekovací stroj súčasne prevádzkuje dve vstrekovacie jednotky, dva ohrievače valcov a rotačný mechanizmus formy, jeho základná spotreba energie je vo svojej podstate vyššia ako pri jednofarebnom stroji. Aplikácia technológie na úsporu energie na dvojfarebné stroje preto prináša úmerne väčšie absolútne úspory. Prevádzka veľkoobjemového zariadenia 10 energeticky úsporných dvojfarebných vstrekovacích lisov dokáže reálne znížiť ročnú spotrebu elektriny o stovky megawatthodín v porovnaní s konvenčnými ekvivalentnými strojmi – čo je zmysluplné zníženie prevádzkových nákladov aj uhlíkovej stopy.

Obrázok 2: Relatívna spotreba energie podľa typu technológie pohonu pre dvojfarebné vstrekovacie stroje

Požiadavky na nástroje a formy

Dizajn formy je miesto, kde je rozdiel v zložitosti a nákladoch medzi týmito dvoma typmi strojov najvýraznejší.

• Jednofarebné formy sú konvenčné nástroje s dutinou a jadrom so štandardnými systémami žľabov. Dodacia lehota formy je zvyčajne 4–8 týždňov pre výrobný nástroj a proces navrhovania je dobre zavedený v celom odvetví.
• Dvojfarebné formičky vyžadujú dve zhodné sady dutín, ktoré musia byť presne zarovnané na otočnej doske. Polovica jadra sa medzi zábermi otáča o 180 stupňov, takže obe polohy dutiny musia vytvárať geometricky konzistentné časti. Dodacia lehota formy je zvyčajne 8-14 týždňov a konštrukčné inžinierstvo si vyžaduje vyššiu odbornosť.
• Opatrnosť si vyžadujú aj dvojfarebné formy inžinierstvo umiestnenia brány pre druhý výstrel, aby sa zabránilo deformácii prvého substrátu pod vstrekovacím tlakom.
• Intervaly údržby formy sú vo všeobecnosti kratšie pre dvojfarebné nástroje kvôli dodatočnej mechanickej zložitosti rotačného mechanizmu.

Typické aplikačné scenáre pre každý typ stroja

Kedy zvoliť jednofarebný stroj

• Diely vyrobené z jedného materiálu bez požiadavky na funkčnosť viacerých materiálov
• Veľkoobjemové komoditné diely, ako sú uzávery, uzávery, nádoby a konštrukčné kryty
• Krátkodobá alebo prototypová výroba, kde je flexibilita nástrojov dôležitejšia ako efektívnosť na jednotku
• Prevádzky s obmedzenou podlahovou plochou alebo rozpočtom na kapitálové vybavenie

Kedy zvoliť dvojfarebný vstrekovací stroj

• Automobilové interiéry: Rukoväte volantu, kľučky dverí a prístrojové panely kombinujú pevný konštrukčný plast s mäkkými vrstvami na dotyk
• Spotrebná elektronika: Dvojfarebné kryty, priehľadné okná na nepriehľadných substrátoch a dotykové povrchy tlačidiel
• Zdravotnícke pomôcky: Telá striekačiek s mäkkými úchopmi na prsty, kde väzba musí spĺňať prísne normy na čistotu a delamináciu
• Elektrické náradie a ručné náradie: Ergonomické mäkké rukoväte na pevných polymérových jadrách
• Spotrebné produkty: Rúčky na zubné kefky, kuchynské náčinie a športové potreby vyžadujúce estetické farebné oddelenie alebo odlíšenie funkčnosti materiálu

Materiálová kompatibilita v dvojfarebnom lisovaní

Nie všetky kombinácie materiálov sú vhodné pre dvojfarebné vstrekovanie. Tieto dva materiály musia mať kompatibilné teploty taveniny a chemická afinita aby sa dosiahlo adekvátne prepojenie medzi jednotlivými vrstvami. Nasledujúca tabuľka sumarizuje bežné kompatibilné párovania:

Zručnosti operátora a úvahy o údržbe

Jednofarebné stroje sú priemyselným štandardom a väčšina operátorov strojov je na ne vyškolená. Postupy nastavenia, riešenia problémov a bežnej údržby sú dobre zdokumentované a široko pochopené.

Dvojfarebné vstrekovacie stroje vyžadujú vyššiu úroveň odbornosti operátora. Medzi kľúčové oblasti vyžadujúce dodatočné školenie patria:

• Správa parametrov dvojitého vstrekovania: Každá vstrekovacia jednotka má nezávislé profily tlaku, rýchlosti, teploty a časovania, ktoré musia byť správne nastavené a vyvážené.
• Údržba systému rotácie formy: Mechanizmus otočnej dosky vyžaduje pravidelnú kontrolu ložísk, vyrovnávacích kolíkov a hydraulických alebo servo rotačných ovládačov.
• Postup čistenia materiálu: Čistenie dvoch sudov medzi zmenami farby alebo materiálu si vyžaduje viac materiálu a času ako jednovalcový stroj.
• Overenie procesu: Overenie dvojfarebnej časti si zvyčajne vyžaduje rozsiahlejšie kvalifikačné testy, najmä v regulovaných odvetviach, ako je zdravotníctvo alebo automobilový priemysel.

Často kladené otázky

Q1: Môže jednofarebný stroj produkovať rovnaký výsledok ako dvojfarebný vstrekovací stroj s ďalšími krokmi?

Jednofarebný stroj môže vyrábať súčiastky z viacerých materiálov prostredníctvom lisovania vložiek alebo sekvenčnej montáže, ale pevnosť spoja, účinnosť cyklu a rozmerová konzistencia budú vo všeobecnosti horšie. Pre veľkoobjemovú výrobu spájaných multimateriálových dielov je účelovým riešením dvojfarebný vstrekovací lis.

Otázka 2: Aká je typická úspora energie energeticky úsporného dvojfarebného vstrekovacieho stroja v porovnaní s konvenčným hydraulickým modelom?

Servohydraulické energeticky úsporné dvojfarebné vstrekovacie stroje zvyčajne znižujú spotrebu energie o 30 – 50 % v porovnaní s hydraulickými modelmi s pevnou rýchlosťou. Celoelektrické varianty dokážu dosiahnuť úsporu až 60 % za optimálnych prevádzkových podmienok.

Q3: Ako dlho trvá návrh a výroba dvojfarebnej formy v porovnaní so štandardnou formou?

Zvyčajne vyžadujú dvojfarebné formy 8-14 týždňov pre výrobný nástroj v porovnaní s 4–8 týždňov pre štandardnú jednofarebnú formu, kvôli dodatočnej technike, ktorá je potrebná pre systém rotačných dutín a dizajn dvojitej brány.

Q4: Sú všetky kombinácie materiálov vhodné na dvojfarebné vstrekovanie?

Nie. Tieto dva materiály musia mať kompatibilné teploty spracovania a dostatočnú chemickú afinitu na svojom rozhraní. Bežné úspešné párovania zahŕňajú ABS/TPE, PC/TPU a PP/TPO. Nekompatibilné materiály budú produkovať slabé spoje alebo poruchy delaminácie a mali by byť overené prostredníctvom údajov dodávateľa materiálu a testovaním procesu predtým, ako sa zapojí do nástroja.

Q5: Je dvojfarebný vstrekovací stroj vhodný na výrobu malého objemu alebo prototypu?

Vo všeobecnosti sú dvojfarebné stroje najvhodnejšie pre strednú až veľkoobjemovú výrobu, kde sú investície do nástrojov a zložitosť stroja odôvodnené úsporami na jednotku a požiadavkami na kvalitu. Pre prototypovanie alebo veľmi malé objemy je prelisovanie na štandardnom jednofarebnom stroji s použitím vopred tvarovaných vložiek zvyčajne nákladovo efektívnejšie.

Q6: Ako funguje mechanizmus rotačnej dosky na dvojfarebnom vstrekovacom stroji?

Po vstreknutí prvej dávky a čiastočnom ochladení sa pohyblivá doska (s pripojenou jadrovou polovicou formy) otočí o 180 stupňov okolo svojej centrálnej osi. Substrát prvej dávky je teraz umiestnený pred dutinou druhej vstrekovacej jednotky. Forma sa opäť uzavrie, druhý materiál sa vstrekne okolo alebo nad substrát a po ochladení sa hotový dvojmateriálový diel vysunie. Prvá injekcia súčasne dostane novú prvú injekciu, čo znamená, že obe dutiny sú produktívne v každom cykle.
